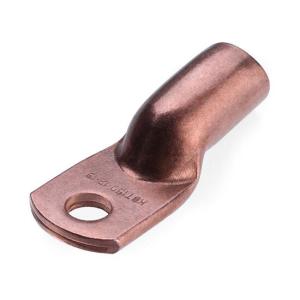

ТМ

тип: ТМ

(ГОСТ 7386-80)

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)
«КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
85 наименований в двух видах климатического исполнения
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
Комплексное решение от производителя:

кабельные наконечники и гильзы
инструмент для опрессовки
высокоточные матрицы для опрессовки
рекомендации по технологии монтажа

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

SKU товарные позиции кратность ед.изм Цена (руб.) Общий остаток Готовность к отгрузке

86990

ТМ 2,5-5-2,6

100

шт

13.40

38200

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
38000 шт	14 Мая	- +
200 шт	05 Мая	- +

86991

ТМ 2,5-6-2,6

100

шт

13.40

25300

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
25300 шт	14 Мая	- +
0 шт		- +

86992

ТМ 4-5-3

100

шт

12.65

7300

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
6900 шт	14 Мая	- +
400 шт	05 Мая	- +

86993

ТМ 4-6-3

100

шт

12.65

34100

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
33900 шт	14 Мая	- +
200 шт	05 Мая	- +

86994

ТМ 6-5-4

100

шт

14.94

8600

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
5200 шт	14 Мая	- +
3400 шт	05 Мая	- +

86995

ТМ 6-6-4

100

шт

14.94

9300

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
8800 шт	14 Мая	- +
500 шт	05 Мая	- +

42666

ТМ 10–5–5

100

шт

27.37

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
0 шт		- +
0 шт		- +

41487

ТМ 10–6–5

100

шт

35.44

47700

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
44100 шт	14 Мая	- +
3600 шт	05 Мая	- +

86996

ТМ 10-8-5

100

шт

35.44

41000

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
40500 шт	14 Мая	- +
500 шт	05 Мая	- +

41280

ТМ 16–6–6

100

шт

40.41

32600

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
31500 шт	14 Мая	- +
1100 шт	05 Мая	- +

43030

ТМ 16–8–6

100

шт

40.41

47200

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
46900 шт	14 Мая	- +
300 шт	05 Мая	- +

41486

ТМ 25–6–7

100

шт

50.65

54600

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
54400 шт	14 Мая	- +
200 шт	05 Мая	- +

41281

ТМ 25–8–7

100

шт

50.65

16600

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
14700 шт	14 Мая	- +
1900 шт	05 Мая	- +

86997

ТМ 25-8-8

100

шт

61.73

16100

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
15200 шт	14 Мая	- +
900 шт	05 Мая	- +

86998

ТМ 25-10-8

100

шт

61.73

5000

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
4900 шт	14 Мая	- +
100 шт	05 Мая	- +

41282

ТМ 35–8–9

100

шт

82.89

26400

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
25600 шт	14 Мая	- +
800 шт	05 Мая	- +

86999

ТМ 35-8-10

100

шт

95.02

500

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
0 шт		- +
500 шт	05 Мая	- +

42845

ТМ 35–10–9

100

шт

82.89

19200

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
18500 шт	14 Мая	- +
700 шт	05 Мая	- +

87000

ТМ 35-10-10

100

шт

95.02

5900

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
5900 шт	14 Мая	- +
0 шт		- +

41283

ТМ 50–8–11

100

шт

103.61

8200

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
7800 шт	14 Мая	- +
400 шт	05 Мая	- +

41441

ТМ 50–10–11

100

шт

103.61

46900

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
45100 шт	14 Мая	- +
1800 шт	05 Мая	- +

41284

ТМ 70–10–13

шт

119.57

7800

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
6950 шт	14 Мая	- +
850 шт	05 Мая	- +

42586

ТМ 70–12–13

шт

119.57

4150

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
4000 шт	14 Мая	- +
150 шт	05 Мая	- +

41286

ТМ 95–10–15

шт

208.15

5075

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
4825 шт	14 Мая	- +
250 шт	05 Мая	- +

41442

ТМ 95–12–15

шт

208.15

12275

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
12050 шт	14 Мая	- +
225 шт	05 Мая	- +

41291

ТМ 120–12–17

шт

313.78

7025

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
6375 шт	14 Мая	- +
650 шт	05 Мая	- +

47245

ТМ 120–16–17

шт

313.78

4075

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
4075 шт	14 Мая	- +
0 шт		- +

41294

ТМ 150–12–19

шт

465.75

3125

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
3125 шт	14 Мая	- +
0 шт		- +

41503

ТМ 150–16–19

шт

465.75

1200

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
1125 шт	14 Мая	- +
75 шт	05 Мая	- +

87001

ТМ 185-12-21

шт

584.91

1300

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
1300 шт	14 Мая	- +
0 шт		- +

41443

ТМ 185–16–21

шт

584.91

2400

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
2300 шт	14 Мая	- +
100 шт	05 Мая	- +

46838

ТМ 185–20–21

шт

451.81

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
0 шт		- +
0 шт		- +

41300

ТМ 240–16–24

шт

912.44

3870

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
3820 шт	14 Мая	- +
50 шт	05 Мая	- +

47182

ТМ 240–20–24

шт

912.44

330

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
260 шт	14 Мая	- +
70 шт	05 Мая	- +

87002

ТМ 300-16-27

шт

951.08

170

В наличии

Количество	Готовность к отгрузке	Добавить в корзину
0 шт		- +
170 шт	14 Мая	- +
0 шт		- +

Всего позиций: 35

SKU	товарные позиции	Технология монтажа	Тип коннектора	Материал жилы	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Размер крепёжного болта	Длина контактной части, мм
86990	ТМ 2,5-5-2,6 ТМ 2,5-5-2,6	опрессовка	наконечник кольцевой	медь	2.5	123456	без покрытия	медь	М5	10
86991	ТМ 2,5-6-2,6 ТМ 2,5-6-2,6	опрессовка	наконечник кольцевой	медь	2.5	123456	без покрытия	медь	М6	10
86992	ТМ 4-5-3 ТМ 4-5-3	опрессовка	наконечник кольцевой	медь	4	123456	без покрытия	медь	М5	12
86993	ТМ 4-6-3 ТМ 4-6-3	опрессовка	наконечник кольцевой	медь	4	123456	без покрытия	медь	М6	12
86994	ТМ 6-5-4 ТМ 6-5-4	опрессовка	наконечник кольцевой	медь	6	123456	без покрытия	медь	М5	12
86995	ТМ 6-6-4 ТМ 6-6-4	опрессовка	наконечник кольцевой	медь	6	123456	без покрытия	медь	М6	12
42666	ТМ 10–5–5 ТМ 10–5–5	опрессовка	наконечник кольцевой	медь	10	123456	без покрытия	медь	М5
41487	ТМ 10–6–5 ТМ 10–6–5	опрессовка	наконечник кольцевой	медь	10	123456	без покрытия	медь	М6
86996	ТМ 10-8-5 ТМ 10-8-5	опрессовка	наконечник кольцевой	медь	10	123456	без покрытия	медь	М8	14
41280	ТМ 16–6–6 ТМ 16–6–6	опрессовка	наконечник кольцевой	медь	16	123456	без покрытия	медь	М6
43030	ТМ 16–8–6 ТМ 16–8–6	опрессовка	наконечник кольцевой	медь	16	123456	без покрытия	медь	М8
41486	ТМ 25–6–7 ТМ 25–6–7	опрессовка	наконечник кольцевой	медь	25	123456	без покрытия	медь	М6
41281	ТМ 25–8–7 ТМ 25–8–7	опрессовка	наконечник кольцевой	медь	25	123456	без покрытия	медь	М8
86997	ТМ 25-8-8 ТМ 25-8-8	опрессовка	наконечник кольцевой	медь	25	123456	без покрытия	медь	М8	20
86998	ТМ 25-10-8 ТМ 25-10-8	опрессовка	наконечник кольцевой	медь	25	123456	без покрытия	медь	М10	20
41282	ТМ 35–8–9 ТМ 35–8–9	опрессовка	наконечник кольцевой	медь	35	123456	без покрытия	медь	М8
86999	ТМ 35-8-10 ТМ 35-8-10	опрессовка	наконечник кольцевой	медь	35	123456	без покрытия	медь	М8	24
42845	ТМ 35–10–9 ТМ 35–10–9	опрессовка	наконечник кольцевой	медь	35	123456	без покрытия	медь	М10
87000	ТМ 35-10-10 ТМ 35-10-10	опрессовка	наконечник кольцевой	медь	35	123456	без покрытия	медь	М10	24
41283	ТМ 50–8–11 ТМ 50–8–11	опрессовка	наконечник кольцевой	медь	50	123456	без покрытия	медь	М8
41441	ТМ 50–10–11 ТМ 50–10–11	опрессовка	наконечник кольцевой	медь	50	123456	без покрытия	медь	М10
41284	ТМ 70–10–13 ТМ 70–10–13	опрессовка	наконечник кольцевой	медь	70	123456	без покрытия	медь	М10
42586	ТМ 70–12–13 ТМ 70–12–13	опрессовка	наконечник кольцевой	медь	70	123456	без покрытия	медь	М12
41286	ТМ 95–10–15 ТМ 95–10–15	опрессовка	наконечник кольцевой	медь	95	123456	без покрытия	медь	М10
41442	ТМ 95–12–15 ТМ 95–12–15	опрессовка	наконечник кольцевой	медь	95	123456	без покрытия	медь	М12
41291	ТМ 120–12–17 ТМ 120–12–17	опрессовка	наконечник кольцевой	медь	120	123456	без покрытия	медь	М12
47245	ТМ 120–16–17 ТМ 120–16–17	опрессовка	наконечник кольцевой	медь	120	123456	без покрытия	медь	М16
41294	ТМ 150–12–19 ТМ 150–12–19	опрессовка	наконечник кольцевой	медь	150	123456	без покрытия	медь	М12
41503	ТМ 150–16–19 ТМ 150–16–19	опрессовка	наконечник кольцевой	медь	150	123456	без покрытия	медь	М16
87001	ТМ 185-12-21 ТМ 185-12-21	опрессовка	наконечник кольцевой	медь	185	123456	без покрытия	медь	М12	38
41443	ТМ 185–16–21 ТМ 185–16–21	опрессовка	наконечник кольцевой	медь	185	123456	без покрытия	медь	М16
46838	ТМ 185–20–21 ТМ 185–20–21	опрессовка	наконечник кольцевой	медь	185	123456	без покрытия	медь	М20
41300	ТМ 240–16–24 ТМ 240–16–24	опрессовка	наконечник кольцевой	медь	240	123456	без покрытия	медь	М16
47182	ТМ 240–20–24 ТМ 240–20–24	опрессовка	наконечник кольцевой	медь	240	123456	без покрытия	медь	М20
87002	ТМ 300-16-27 ТМ 300-16-27	опрессовка	наконечник кольцевой	медь	300	123456	без покрытия	медь	М16	38

Всего позиций: 35

SKU	товарные позиции	B	D	L	d	d₁
86990	ТМ 2,5-5-2,6 ТМ 2,5-5-2,6	10	5.3	28	5	2.6
86991	ТМ 2,5-6-2,6 ТМ 2,5-6-2,6	12	6.4	30	5	2.6
86992	ТМ 4-5-3 ТМ 4-5-3	10	5.3	32	5	3
86993	ТМ 4-6-3 ТМ 4-6-3	12	6.4	32	5	3
86994	ТМ 6-5-4 ТМ 6-5-4	10	5.3	32	6	4
86995	ТМ 6-6-4 ТМ 6-6-4	12	6.4	32	6	4
42666	ТМ 10–5–5 ТМ 10–5–5	11	5.3	40	8	5
41487	ТМ 10–6–5 ТМ 10–6–5	14	6.4	40	8	5
86996	ТМ 10-8-5 ТМ 10-8-5	16	8.4	40	8	5
41280	ТМ 16–6–6 ТМ 16–6–6	14	6.4	40	9	6
43030	ТМ 16–8–6 ТМ 16–8–6	16	8.4	40	9	6
41486	ТМ 25–6–7 ТМ 25–6–7	15	6.4	45	10	7
41281	ТМ 25–8–7 ТМ 25–8–7	16	8.4	45	10	7
86997	ТМ 25-8-8 ТМ 25-8-8	16	8.4	50	11	8
86998	ТМ 25-10-8 ТМ 25-10-8	20	10.5	50	11	8
41282	ТМ 35–8–9 ТМ 35–8–9	18	8.4	60	12	9
86999	ТМ 35-8-10 ТМ 35-8-10	20	8.4	63	13	10
42845	ТМ 35–10–9 ТМ 35–10–9	20	10.5	60	12	9
87000	ТМ 35-10-10 ТМ 35-10-10	20	10.5	63	13	10
41283	ТМ 50–8–11 ТМ 50–8–11	20	8.4	63	14	11
41441	ТМ 50–10–11 ТМ 50–10–11	22	10.5	63	14	11
41284	ТМ 70–10–13 ТМ 70–10–13	24	10.5	65	16	13
42586	ТМ 70–12–13 ТМ 70–12–13	24	13	65	16	13
41286	ТМ 95–10–15 ТМ 95–10–15	28	10.5	75	19	15
41442	ТМ 95–12–15 ТМ 95–12–15	28	13	75	19	15
41291	ТМ 120–12–17 ТМ 120–12–17	34	13	81	22	17
47245	ТМ 120–16–17 ТМ 120–16–17	34	17	81	22	17
41294	ТМ 150–12–19 ТМ 150–12–19	36	13	90	25	19
41503	ТМ 150–16–19 ТМ 150–16–19	36	17	90	25	19
87001	ТМ 185-12-21 ТМ 185-12-21	40	13	95	27	21
41443	ТМ 185–16–21 ТМ 185–16–21	40	17	95	27	21
46838	ТМ 185–20–21 ТМ 185–20–21	40	21	95	27	21
41300	ТМ 240–16–24 ТМ 240–16–24	48	17	105	32	24
47182	ТМ 240–20–24 ТМ 240–20–24	48	21	105	32	24
87002	ТМ 300-16-27 ТМ 300-16-27	50	17	105	34	27

Всего позиций: 35

Почему в ассортименте «КВТ» нет медных наконечников сечением 300 мм²?

Такие наконечники есть. В двух опциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний диаметр трубной части 24 мм, что более чем достаточно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высшему 6-му классу гибкости жил. Однако гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Поэтому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!

ТМ

тип: ТМ

Запрос наличия товара
